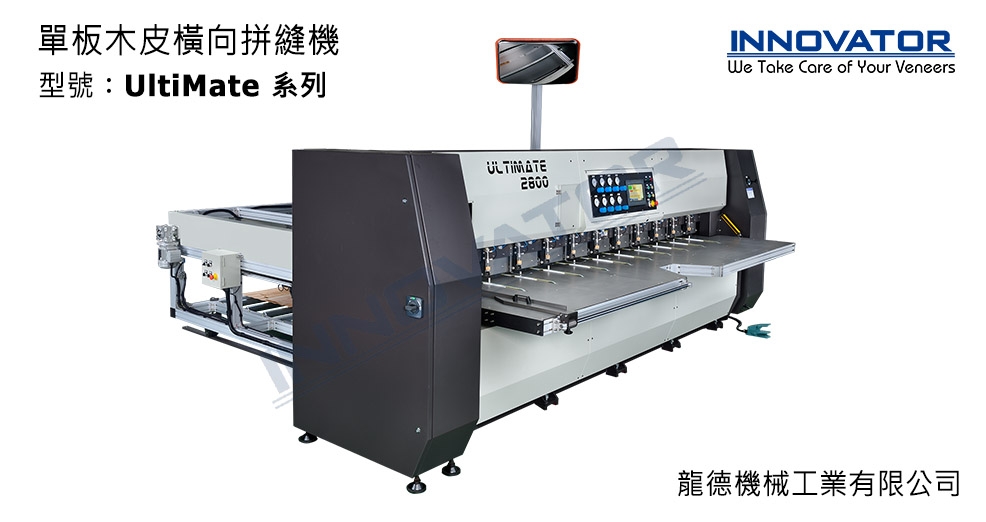

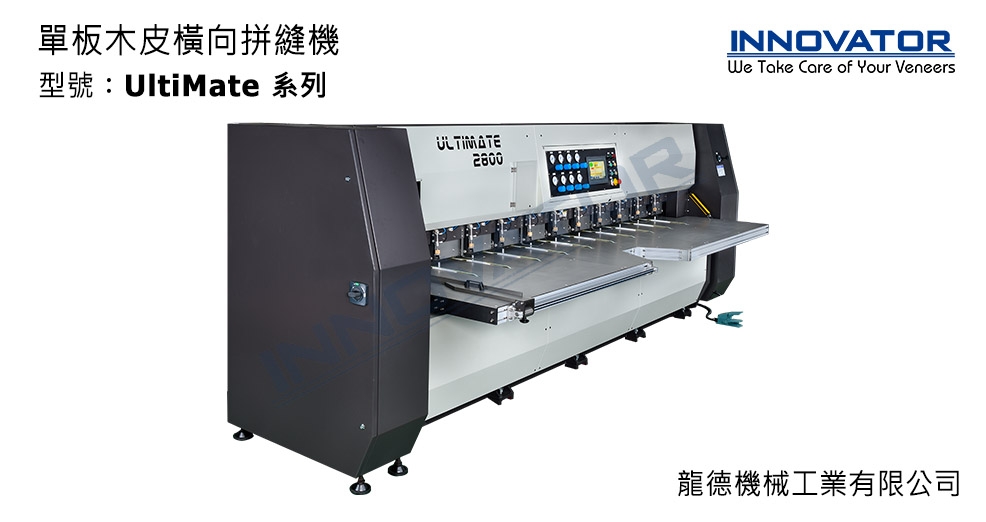

單板木皮橫向拼縫機
_New_Color-1.jpg "單板木皮橫向拼縫機")
_New_Color-1.jpg "單板木皮橫向拼縫機")
產品介紹
龍德公司之單板木皮「橫向」拼縫機 UltiMate 系列，是專為拼接長料單板木皮素材所設計。待拼接的單板木皮使用剪切機將拼接邊準確地剪成直線後，經過預塗膠（可用 PVAc 或尿素膠）的流程，即完成拼接前的準備動作。此單板木皮橫向拼縫機針對長料木皮之生產速度為縱向拼縫機種之數倍。龍德更提供自動輸送修邊堆疊系統（選購配備），讓客戶邁向自動化生產目標一大步。預塗膠之工序建議使用本公司生產的單板木皮雙刀剪切機 CutMate D 系列及單板木皮雙面自動塗膠機 GlueMate 700，如再搭配單板木皮展開機FanningMate，即可形成整套全自動木皮拼接生產線。
特點
- 光電開關清潔系統
- 可拼接厚度 0.2 mm 極薄木皮（特定樹種）
- 側邊靠鈑：可依單板木皮長度調整至適當位置，確保每次拼接頭尾切齊
- 拼接模式：可選擇拼接固定張數或固定尺寸剪切模式，可自由選擇拼接尺寸
- 兩段式入料系統：第一段先定位入料木皮之平行度，避免於第二段入料時產生錯位，導致拼縫缺隙
- 安全保護裝置：配有安全光柵保護裝置，機械設計完全符合歐洲安全規定，有效避免任何人為疏失造成操作上的危險
- 遠端監控修復系統：由使用者廠家提供網路連線，當故障發生時，我司售服人員可透過網際網路監看客戶端 PLC 程式，即時解決客戶問題
- 油壓式裁刀控制系統：可依客戶需求將拼接完成的木皮剪切為固定寬度，透過操作人機介面控制面板，使用者可以輕易調整拼接後的木皮尺寸
- 獨立氣缸壓料橫樑：獨立氣缸使拼接壓力平均分配於木皮上方，避免壓樑經長時間使用後因受熱而變形進而造成拼接壓力不均，影響拼接效果
- 人機介面控制面板：所有操作控制系統皆位於操作人員正前方，並搭配 PLC 控制之人機介面，於操作人員拼接厚度不同之木皮時，能有效節省因調整參數所造成的閒置時間
選購配備
- 滾筒型自動堆疊裝置 (含升降台)：此裝置可將拼接完成的木皮自動堆疊，可節省後段收料人力，亦方便下一階段加工程序，升降台裝配於自動堆疊裝置後方，以油壓驅動升降，提昇收料效率
| 機械型號 | UltiMate 4000 | UltiMate 3400 | UltiMate 2800 | UltiMate 2100 | UltiMate 1500 |
|---|---|---|---|---|---|
| 木皮長度 | 450 ~ 4000 mm | 450 ~ 3400 mm | 450 ~ 2800 mm | 450 ~ 2100 mm | 450 ~ 1500 mm |
| 木皮寬度 | 最小 75 mm (第一張 85 mm) | 最小 75 mm (第一張 85 mm) | 最小 75 mm (第一張 85 mm) | 最小 75 mm (第一張 85 mm) | 最小 75 mm (第一張 85 mm) |
| 木皮厚度 | 0.3 ~ 3.5 mm | 0.3 ~ 3.5 mm | 0.3 ~ 3.5 mm | 0.3 ~ 3.5 mm | 0.3 ~ 3.5 mm |
| 拼接速度 | 可達 15 ~ 20 次拼接/分 | 可達 15 ~ 20 次拼接/分 | 可達 15 ~ 20 次拼接/分 | 可達 15 ~ 20 次拼接/分 | 可達 15 ~ 20 次拼接/分 |
| 電力 | 約 32 kw | 約 28 kw | 約 23 kw | 約 19 kw | 約 16 kw |
| 壓縮空氣 | 5 bar | 5 bar | 5 bar | 5 bar | 5 bar |
| 耗氣量 | 130 L/min. | 130 L/min. | 130 L/min. | 130 L/min. | 100 L/min. |
| 機械尺寸 (L x W x H) | 5500 x 1600 x 1800 mm | 4800 x 1600 x 1800 mm | 4200 x 1600 x 1800 mm | 3500 x 1800 x 1800 mm | 2950 x 1500 x 1800 mm |
| 機械淨重 | 約 7100 kg | 約 6200 kg | 約 5300 kg | 約 4400 kg | 約 3500 kg |
| 機身顏色 | RAL 8019 / RAL 9003 | RAL 8019 / RAL 9003 | RAL 8019 / RAL 9003 | RAL 8019 / RAL 9003 | RAL 8019 / RAL 9003 |
