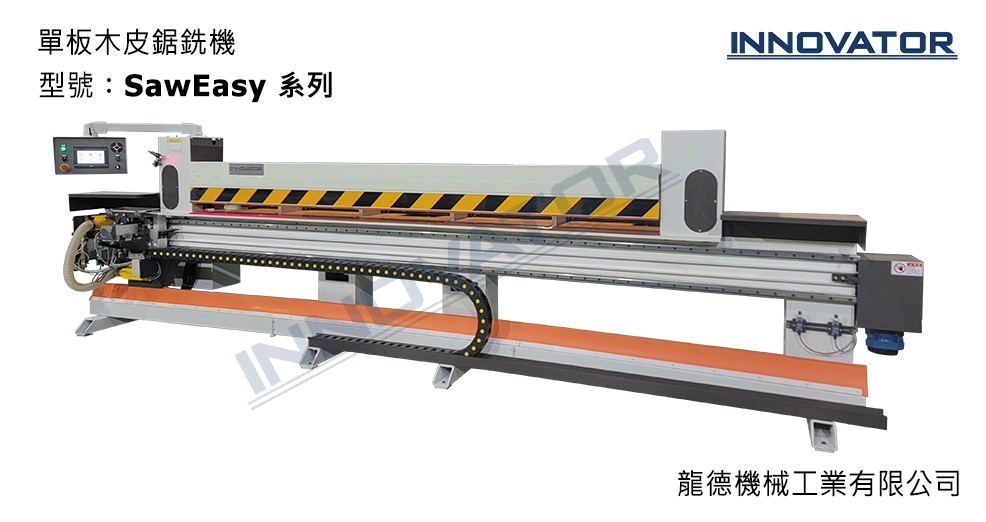

單板木皮鋸銑機
.jpg "單板木皮鋸銑機")
產品介紹
Please click here if this video can not be played.
單板木皮鋸銑機 SawEasy 3400 是專為切割單板木皮寬度所設計，將木皮水平擺放後，以穩定的氣動壓樑及精密的定位靠鈑搭配高速的鋸片與銑刀，精確切割單板木皮寬度並確保待塗膠拼接面的品質。
特點
- 圓鋸及銑刀結構配備安全防護罩，以提供操作人員安全的工作環境
- 人性化的操控介面，可依據使用者需求選擇鋸刀或者附加銑刀的加工方式
- 平穩的壓樑結構搭配兩側的氣動升降設計，可確保波浪形的單板木皮也可緊固的壓實
- 依據單板木皮的質量，可自由調整加工作業的速度，確保精確地切割品質及工作效率
- 標配簡易操控的人機介面，僅需手動輸入成品尺寸，即可自動且準確地定位檔板的位置
- 輔助定位的雷射激光定位標線儀可正確的顯示切割位置，使操作者確認單板木皮定位時更為直覺便利
- 可選用精修等級的銑刀功能，進一步地提升切割的品質，銑刀作業於返程時啟動，有效利用返程的時間作業
- 以高轉速主軸馬達驅動的圓鋸系統，搭配線性導軌的引導，在任何品質的單板木皮上，皆能進行精準的切割作業
- 精確定位的檔板結構採用兩側高精度線性滑動的設計，搭配伺服馬達的驅動，可簡易的透過人機介面操控，確保平行定位的精準度
| 機械型號 | SawEasy 3400 |
|---|---|
| 木皮疊長度 | 最大 3400 mm |
| 木皮寬度 | 60 ~ 680 mm |
| 木皮疊厚度 | 5 ~ 32 mm |
| 鋸銑速度 | 5 ~ 15 米/分 |
| 鋸片電力 | 3.8 kw |
| 鋸片轉速 | 7200 rpm |
| 鋸片尺寸 | D255 x L3.2 x d25.4 x 80T |
| 銑刀電力 | 1.5 kw |
| 銑刀轉速 | 7200 rpm |
| 銑刀尺寸 | D125 x L60 x d35 x 6T |
| 總電力 | 8 kw |
| 壓縮空氣 | 5 bar |
| 機械尺寸 (L x W x H) | 6000 x 1800 x 1700 mm |
| 機械淨重 | 約 2300 kg |
| 機身顏色 | RAL 8019 / RAL 9003 |
